Transformadores

Categorias

Se denomina transformador a una máquina eléctrica que permite aumentar o disminuir el voltaje o tensión en un circuito eléctrico de corriente alterna, manteniendo la frecuencia.
La potencia que ingresa al equipo, en el caso de un transformador ideal, esto es, sin pérdidas, es igual a la que se obtiene a la salida. Las máquinas reales presentan un pequeño porcentaje de pérdidas, dependiendo de su diseño, tamaño, etc.

TRANSFORMADORES TIPO SECO

Auto enfriado por aire; con gabinete metálico NEMA 1, diseñado y construido para operar a 2,300 m.s.n.m.

Tensiones del primario: 220 v., 380 v., 440 v., 480 v., con cuatro derivaciones estándar de +-2/2 x 2.5% c/u de la tensión nominal, conexión delta.
Tensiones del secundario: 220Y/127 v., 380Y/219 v., 440Y/254 v., 480Y/277 v., conexión estrella.
Sobre elevación de temperatura opcional clase para 80°C., y clase para 150°C.

Transformador ideal para interiores, para propósitos generales en la industria donde el espacio sea primordial, su diseño compacto y estable le garantiza funcionalidad a bajo costo.

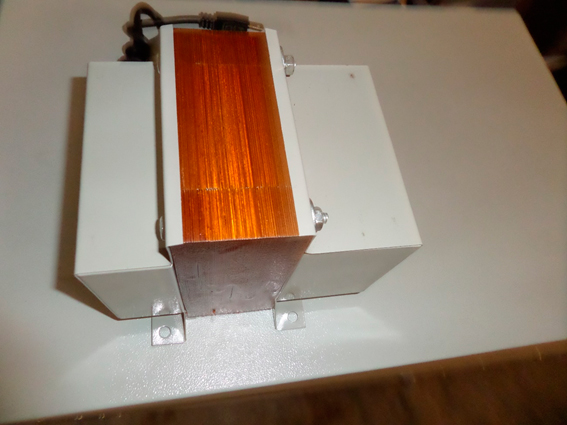

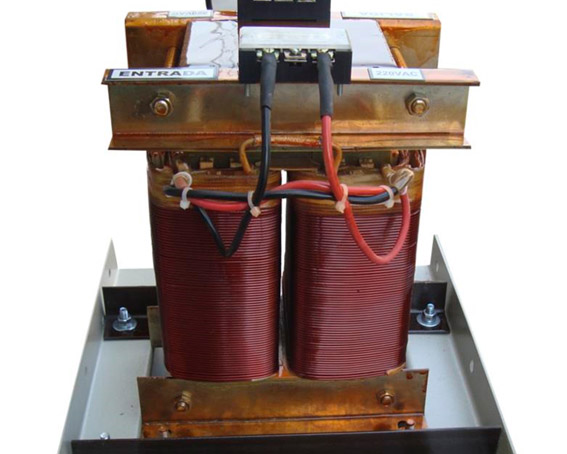

MONOFÁSICO

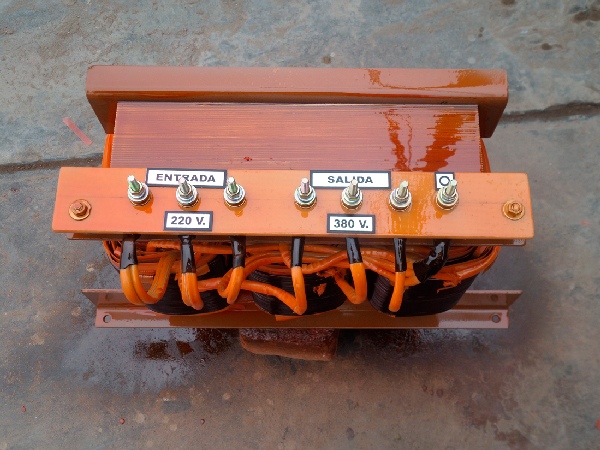

TRIFÁSICO

TRANSFORMADORES EN ACEITE

Los transformadores de este tipo constan de núcleo y bobinas montados, de manera segura, en un tanque cargado con aceite ecologico vegetal.

El aceite ecologico vegetal empleado en los Transformadores eléctricos tiene la doble misión: evacuar el calor del núcleo y arrollamientos a las zonas de enfriamiento. aislar las zonas a diferentes potenciales eléctricos, interponiendo una barrera entre ellos. Una ventaja de este tipo de aceite es que es amigable con el medio ambiente, seguro y capaz de soportar temperaturas de hasta 340 grados Celsius

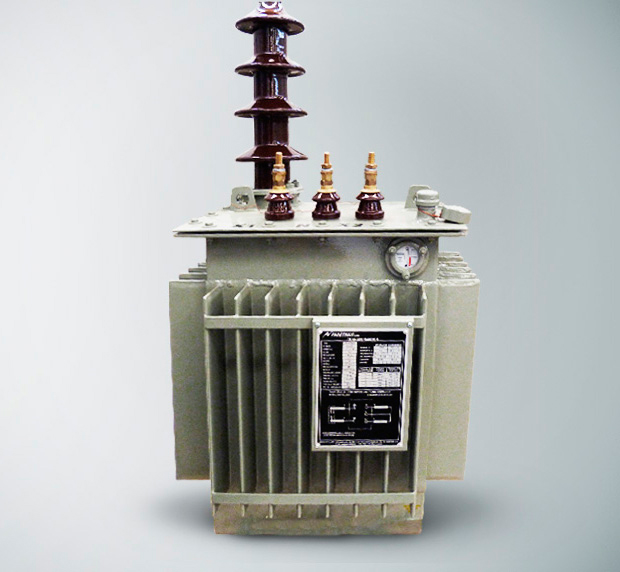

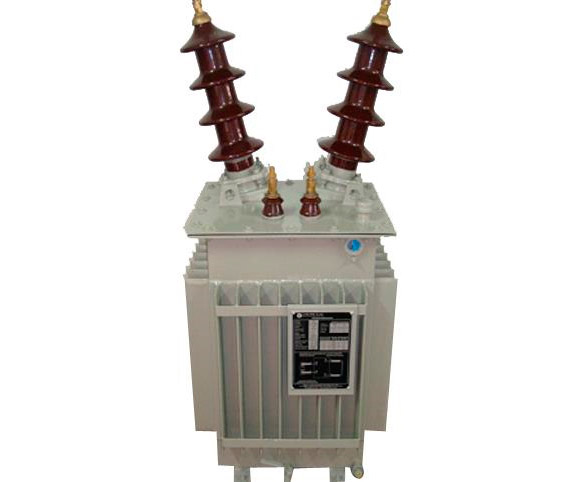

MONOFÁSICO

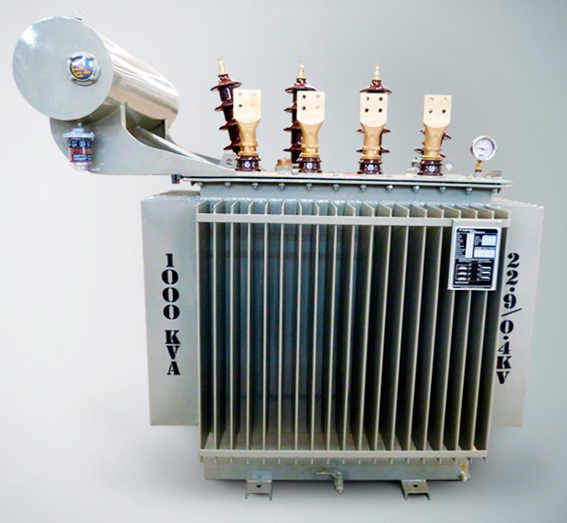

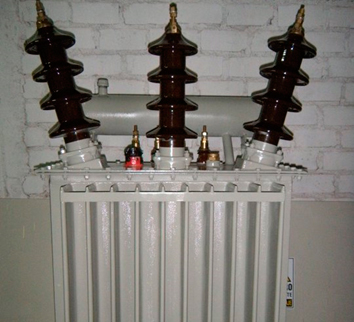

TRIFÁSICO

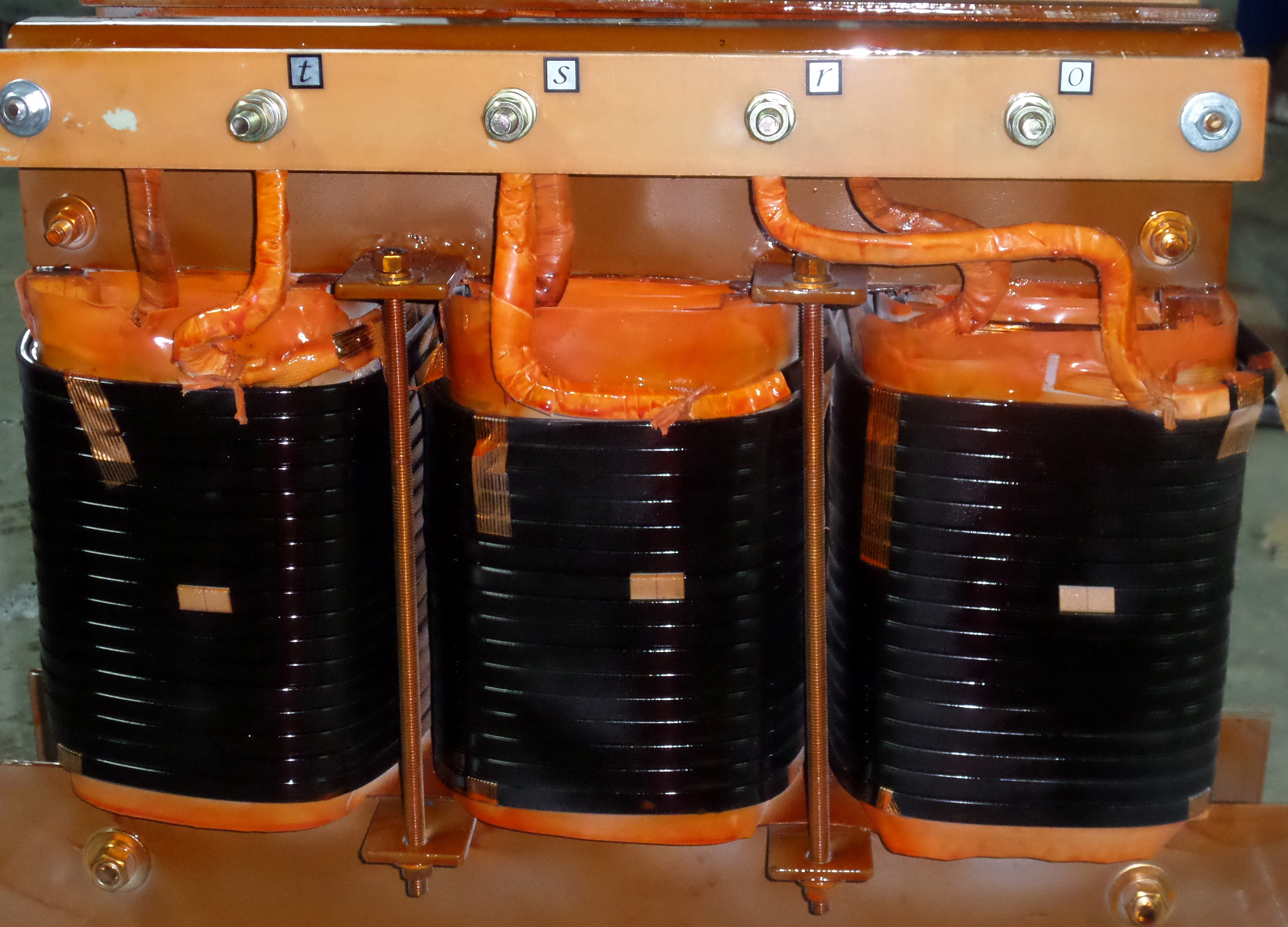

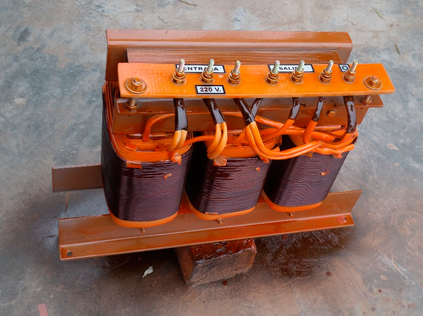

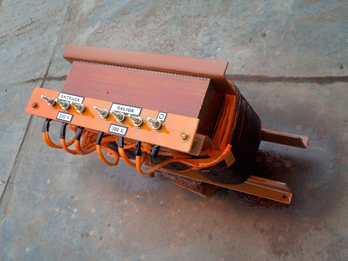

AUTOTRANSFORMADORES

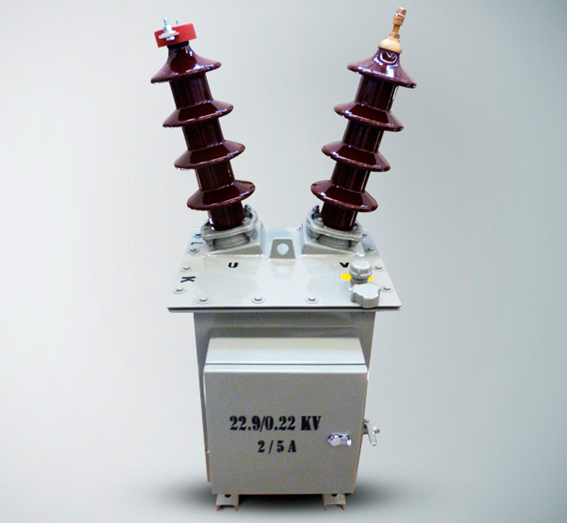

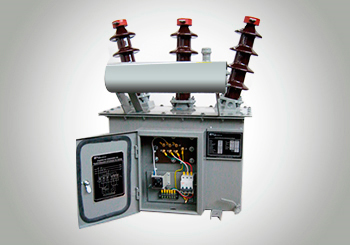

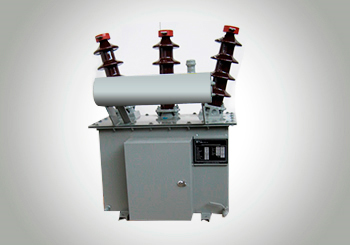

TRANSFORMADOR INTEGRADO DE MEDIDA

El Transformador Mixto de Tensión y de Corriente marca S&G ELECTRIC , es utilizado en sistemas monofásicos y trifásicos, destinados a reducir las magnitudes de tensión y corriente existente en la red primaria de alimentación de media tensión a valores apropiados para ser medidos o censados por medidores, relés o circuitos de control, esta unidad permite efectuar la medición de energía en el lado de media tensión de una sub-estación transformadora, para realizar balances de energía en diferentes puntos de la red, medición propia permanente (para contrastar con las mediciones mensuales de la empresa eléctrica) y temporal para efectuar registros que permitan vigilar permanentemente el uso racional de la energía eléctrica.
Puede ser usado por empresas de energía eléctrica, mineras, industrias, hoteles, universidades, hospitales, etc.

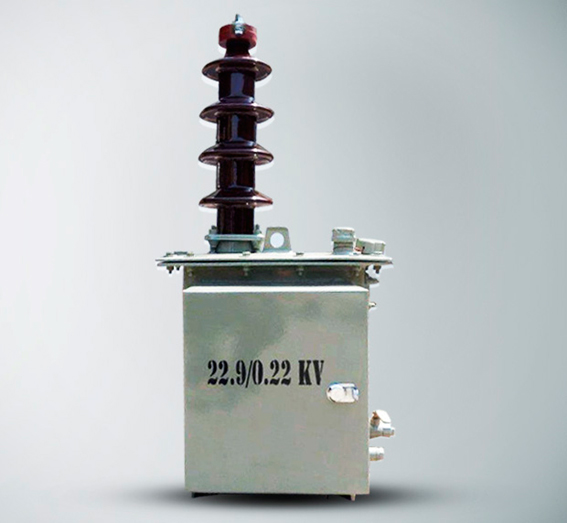

MONOFÁSICO
